通過曲面整體變形在試模階段節省大量時間.
金屬板工件成型后，金屬板的彈性性能會導致回彈 。這通常在金屬板材模具中得到補償，使得零件最初形成為“不正確的”幾何形狀，然后回彈以得到期望的幾何形狀。通過研配打磨模具進行的機械補償非常耗時，通過在CAD曲面中實施變形技術，可以大大加快得到認可的金屬板模具形狀。

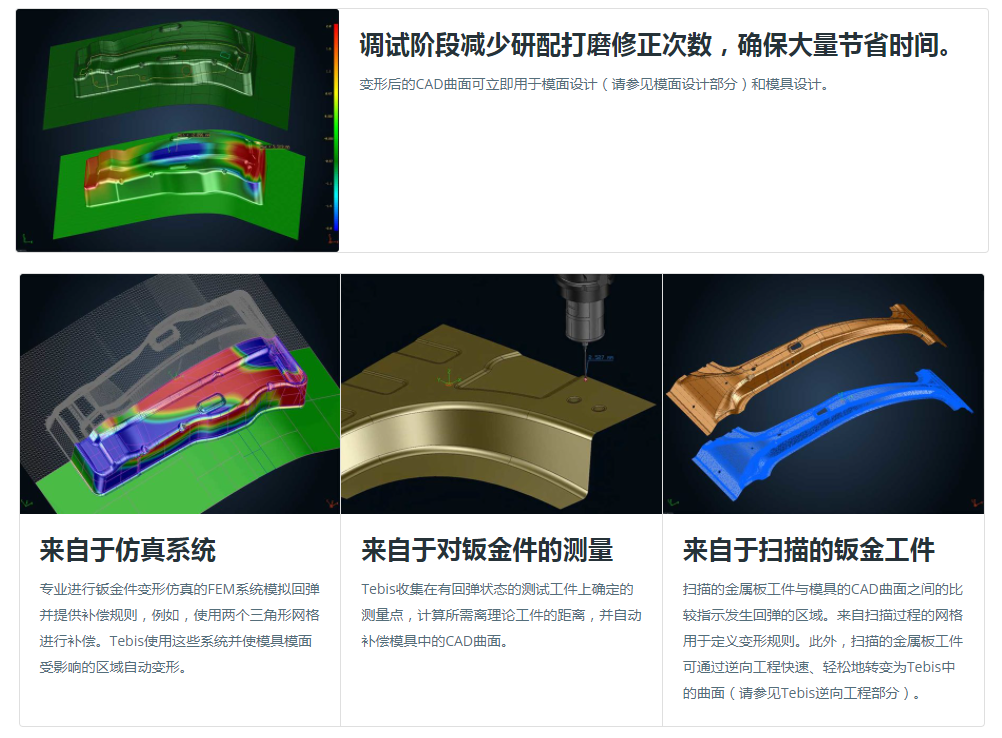

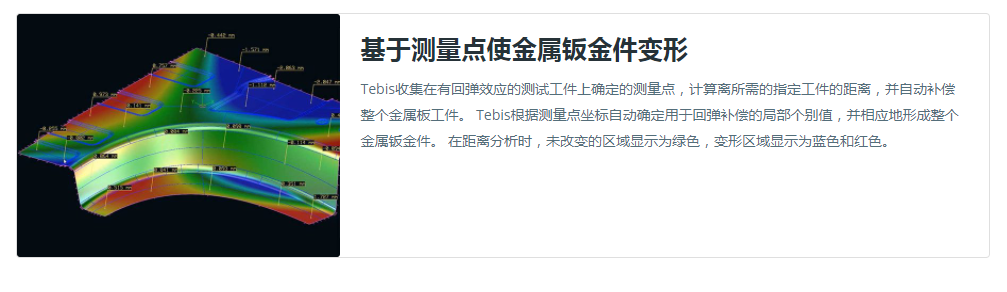

在基于CAD的成型過程中，采用的變形規則來自于仿真系統、測量結果、掃描的金屬板工件或經驗積累。Tebis使所有受影響的單個曲面完全自動變形，從而進行回彈補償。針對變形情況，對定性的表面特征，如分割、曲面階數和過渡進行了優化調整。分析功能可顯示遵守變形規則和形成的表面的質量.
精確的CAD模面在調試階段節省大量時間.

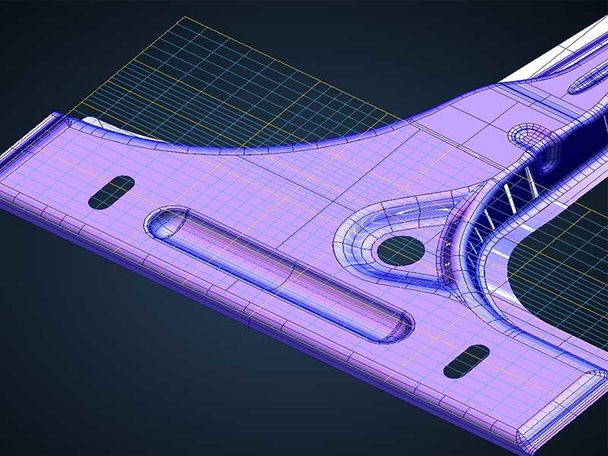

模面是鈑金件模具與金屬板直接接觸的區域。所有模具組件中都存在模面，例如模具、沖床、壓邊圈及所有用于銑削加工和整修作業的小工件。
當模面設計人員在計算CAD模面中的實際板料厚度、變薄效應及離隙時，他們節省了數百個小時的數控編程、加工和調試時間。

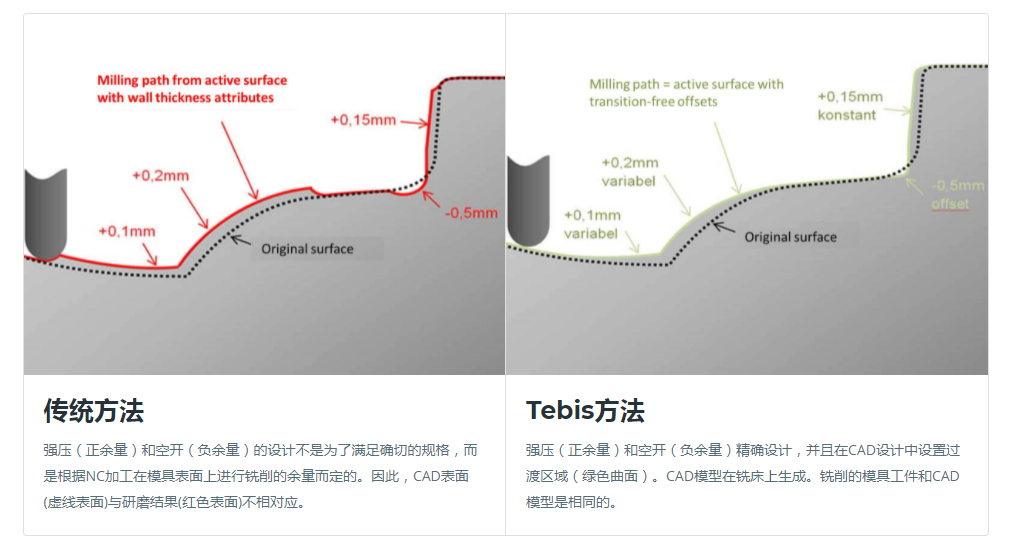

由于在設計方面可能需要大量精力，模面通常僅針對金屬板的一側（如：針對模具）進行充分設計。然后將偏置量（=板料厚度）計入NC制造的NC程序中。通常，NC程序中還使用毛坯余量，來計算變薄和間隙。雖然這個過程很快就會產生初步結果，但它也需要在壓機上進行大量的手動操作，并且通常需要在試模中進行額外的調整。

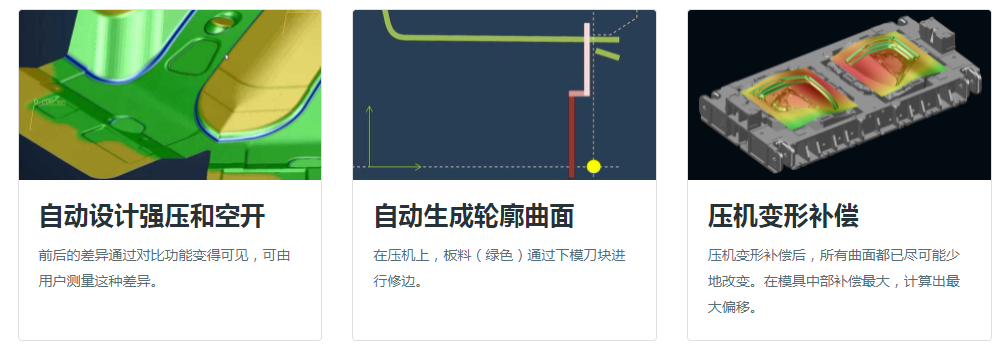

Tebis提供曲面自動設計功能。這使設計人員能夠遵循具體的程序并生成可計算CAD模型中的所有已知和仿真成型效應的模型。

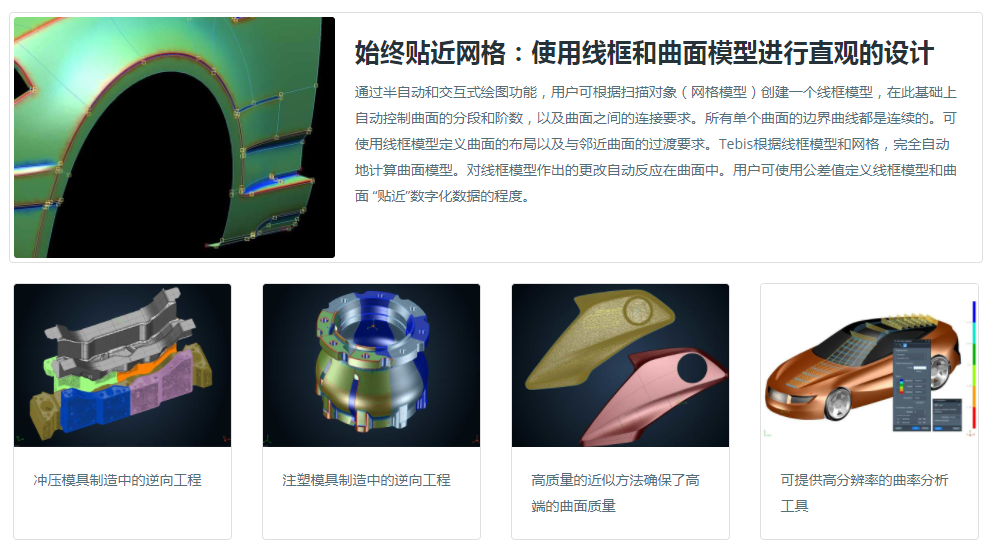

逆向工程能夠精確制作基于掃描對象的CAD曲面模型。逆向工程應用于手工調試后需要CAD模型的操作。在模型制造領域，對設計對象和汽車油泥模型進行掃描，并轉換成CAD曲面。在沖壓模制造領域，對調試研配后的鈑金模具進行掃描，現有的CAD模型基于掃描數據進行更新。為沒有數模的老沖壓模具創建CAD數模。
|

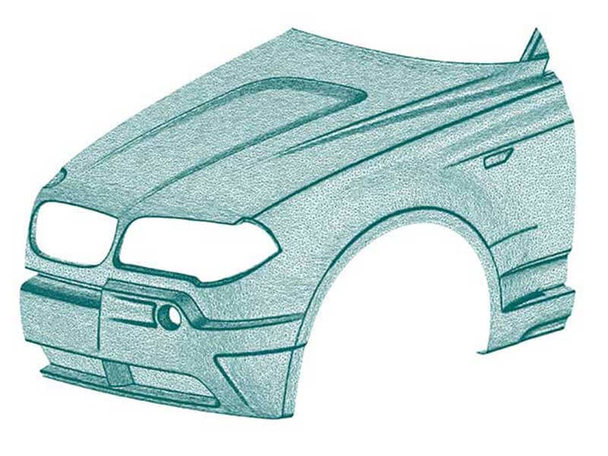

掃描的曲面先是數百萬三角組成的網格模型。雖然網格可直接用于計算數控刀路，但是網格難以用于設計。 |
|
CAD表面質量是由所使用的CAD系統的算法特性、設計歷史和通過接口進行的轉換處理決定的。在模具制造過程中，往往需要導入存在質量缺陷的CAD數據，并對其進行進一步的處理。除曲率以外，CAD自由曲面最重要的評估標準包括單個曲面之間的間隙和重疊、多項式次數、曲面分段數以及整個組件中的曲面布局。為進一步改進CAD數據在設計和制造過程中的處理，以及將這些數據傳遞到其他CAD系統中，可以使用Tebis輕松提高CAD曲面質量。這可以通過自動和手動曲面優化實現，從而達到A級曲面質量。
創建、補充和修改CAD曲面模型.
|
|
|
|

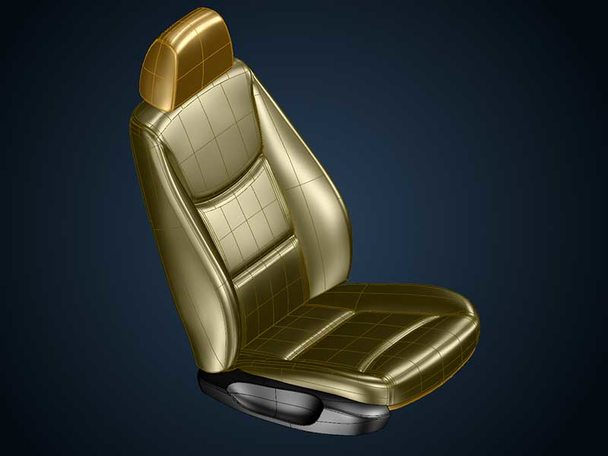

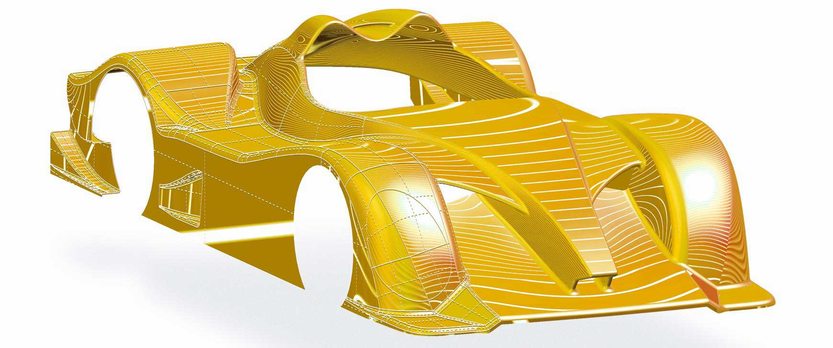

自由曲面

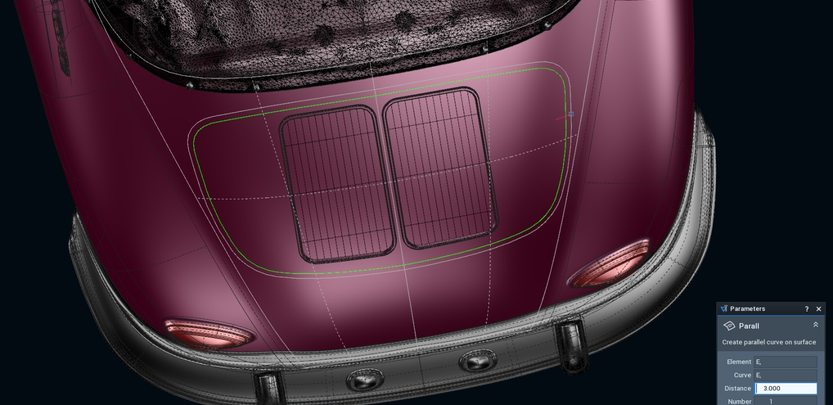

自由曲面通過三維空間中的點和曲線進行創建。它們代表了描述工件曲面的拓?fù)洹Q定曲面模型質量的因素包括數學多項式次數、曲面細分程度以及單個曲面之間的間隙. |
曲面優化

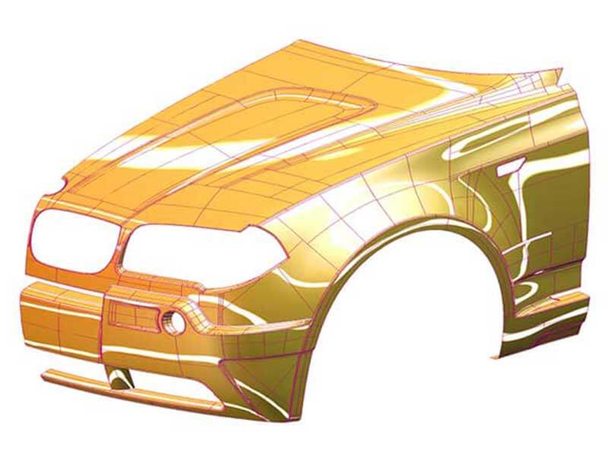

除曲率以外，自由曲面構成的CAD模型最重要的評估標準包括單個曲面之間的間隙和重疊、多項式次數、曲面段數以及整個組件中的曲面布局。為改進CAD數據在設計和制造過程中的后續處理，以及將這些數據傳遞到其他CAD系統中，可以在Tebis中進行自動和手動曲面優化，甚至達到A級曲面質量.
|
電極設計

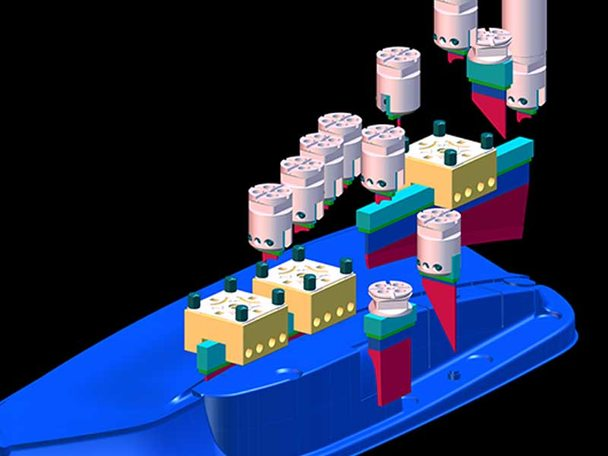

在模具制造過程中，當模具的特殊區域在電火花成型加工機床上進行加工時，需要用到電極：例如，加工肋板、銳緣凹孔和特殊曲面時。電極設計需要考慮工件幾何體、電極基座與可采購的毛坯料.
|
創建與其他CAD系統的連接.

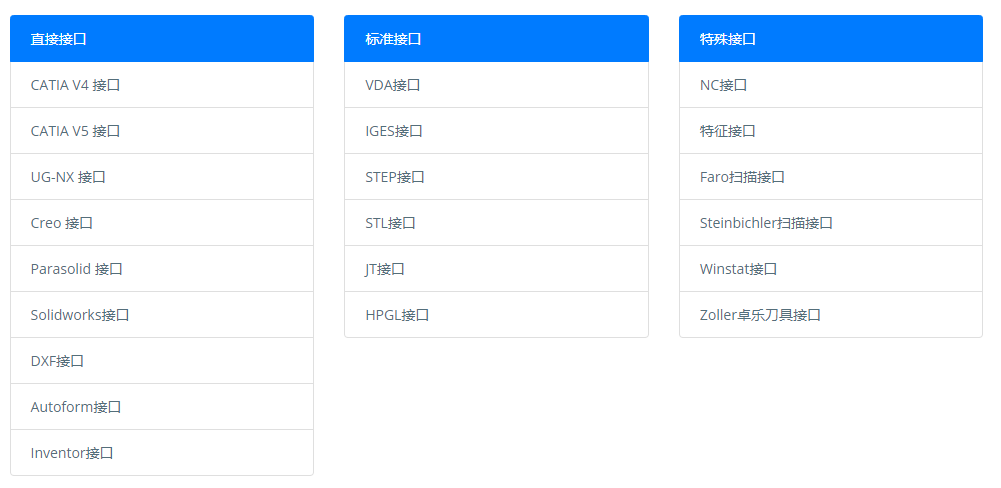

Tebis為您提供與所有常見CAD系統的接口。如果客戶更改了設計系統，您大可放心 。強大的連接確保平穩、非?？煽康碾p向數據傳輸。您可以根據具體的格式，傳輸幾何數據和結構數據，包括組件、圖層、集合、過濾器和顏色信息。Tebis還包括許多特殊接口，例如用于讀取數字化數據和特征的接口。
